در دستگاه های تولید نیتروژن به روش PSA، کیفیت ماده جاذب مستقیما بر خلوص گاز خروجی، ظرفیت تولید، میزان مصرف هوای فشرده و پایداری عملکرد سیستم تاثیر می گذارد. به همین دلیل انتخاب CMS مناسب فقط یک خرید ساده برای پر کردن مخزن دستگاه نیست؛ بلکه بخشی از طراحی و نگهداری یک سیستم جداسازی گاز محسوب می شود. اگر کربن مولکولارسیو متناسب با فشار کاری، دبی، خلوص مورد نیاز و شرایط عملیاتی انتخاب نشود، حتی یک دستگاه PSA با طراحی مناسب نیز ممکن است خروجی مطلوبی نداشته باشد.
در این راهنما بررسی می کنیم هنگام خرید کربن مولکولارسیو برای دستگاه PSA باید به چه مشخصاتی توجه کرد، تفاوت CMS های مختلف چیست و چگونه می توان انتخابی داشت که علاوه بر عملکرد مناسب، هزینه های تعمیر و تعویض زودهنگام را نیز کاهش دهد.
کربن مولکولارسیو چیست و چه نقشی در دستگاه PSA دارد؟

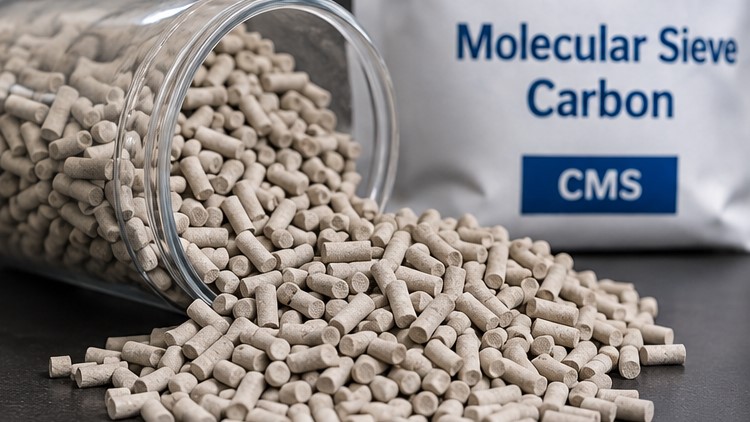

کربن مولکولارسیو یا CMS نوعی جاذب کربنی مهندسی شده است که دارای ساختار متخلخل بسیار ریز بوده و برای جداسازی انتخابی گازها مورد استفاده قرار می گیرد. در ژنراتورهای نیتروژن PSA، هوای فشرده پس از عبور از تجهیزات تصفیه وارد برج های حاوی CMS می شود.
مبنای عملکرد این ماده، تفاوت رفتار مولکول های اکسیژن و نیتروژن در برابر منافذ CMS است. اکسیژن با قطر مولکولی حدود 3.46 آنگستروم و نیتروژن با قطر حدود 3.64 آنگستروم، رفتار متفاوتی هنگام عبور از منافذ بسیار ریز جاذب دارند. تو شرایط مناسب، اکسیژن بیشتر توسط CMS جذب می شود و نیتروژن با میزان جذب بسیار کمتر از بستر عبور می کند.

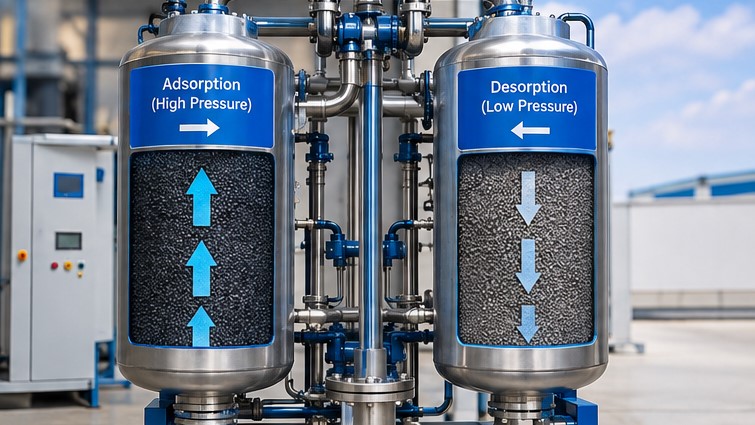

در یک سیستم PSA معمولا دو برج وجود دارد. در حالی که یک برج در مرحله جذب اکسیژن قرار دارد، برج دیگر تحت فرآیند کاهش فشار و احیا قرار می گیرد. سپس جای دو برج عوض می شود و این چرخه به صورت مداوم ادامه پیدا می کند. بنابراین کیفیت CMS مستقیما با توانایی دستگاه برای حفظ این چرخه ارتباط دارد.
چرا انتخاب CMS مناسب اهمیت زیادی دارد؟
هنگام خرید کربن مولکولارسیو نباید تنها به قیمت هر کیلوگرم توجه کرد. ممکن است یک محصول در ابتدا ارزان تر باشد، اما ظرفیت جذب پایین، مقاومت مکانیکی ضعیف یا عملکرد نامناسب آن باعث افزایش مصرف هوای فشرده و کاهش خلوص نیتروژن شود.
CMS مناسب باید بتواند در تعداد زیادی سیکل کاری، عملکرد خود را تا حد امکان پایدار حفظ کند. اندازه و توزیع منافذ، ظرفیت جذب، سرعت جذب و دفع، استحکام گرانول ها، میزان گرد و غبار و سازگاری ماده با شرایط کاری دستگاه از عوامل مهم هستند.
در واقع انتخاب صحیح باید بر اساس کل سیستم انجام شود، نه فقط مشخصات روی بسته بندی.
مهم ترین مشخصات هنگام خرید کربن مولکولارسیو
1. خلوص نیتروژن مورد نیاز
اولین سوال این است که دستگاه قرار است چه خلوصی از نیتروژن تولید کند. نیاز یک واحد تزریق نیتروژن برای جلوگیری از اکسیداسیون یا برخی کاربردهای عمومی با نیاز صنایع حساس تفاوت دارد.
افزایش خلوص معمولا نیازمند کنترل دقیق تر سیکل PSA، شرایط هوای ورودی و عملکرد جاذب است. بنابراین انتخاب CMS باید بر اساس خلوص هدف انجام شود. نمی توان یک نوع CMS را بدون توجه به مشخصات دستگاه برای تمام ژنراتورها مناسب دانست.
2. فشار کاری سیستم
فشار هوای ورودی یکی از پارامترهای مهم در طراحی و عملکرد PSA است. CMS باید برای محدوده فشار کاری دستگاه انتخاب شود. فشار بالاتر لزوما به معنی عملکرد بهتر یک ماده خاص نیست؛ زیرا طراحی سیکل، زمان جذب و احیا و ظرفیت واقعی جاذب نیز در نتیجه نهایی موثر هستند.
به همین دلیل هنگام خرید کربن مولکولارسیو باید فشار جذب، فشار احیا و شرایط واقعی کار دستگاه در اختیار تامین کننده قرار گیرد.
3. ظرفیت جذب و عملکرد دینامیکی
یکی از اشتباهات رایج، مقایسه CMS ها فقط بر اساس ظرفیت جذب اسمی است. در دستگاه PSA، رفتار ماده در شرایط دینامیکی اهمیت زیادی دارد. جاذب باید بتواند در مدت کوتاه جذب، اکسیژن را به شکل موثر جذب کند و در مرحله احیا نیز تا حد مناسبی ظرفیت خود را بازیابی کند.
هرچه این چرخه پایدارتر باشد، امکان حفظ خلوص و دبی مورد انتظار بیشتر خواهد بود.
4. اندازه گرانول و استحکام مکانیکی
اندازه دانه های CMS بر افت فشار، تماس گاز با بستر و رفتار جریان درون برج اثر می گذارد. از طرف دیگر، گرانول های ضعیف ممکن است در اثر پر کردن، تخلیه، ارتعاش و سیکل های متعدد فشار دچار شکست شوند.
شکستن دانه ها باعث ایجاد ذرات ریز و افزایش گرد و غبار می شود. این موضوع می تواند افت فشار بستر را افزایش داده و در شرایط نامناسب حتی روی عملکرد شیرها و مسیرهای گاز تاثیر بگذارد.
بنابراین در خرید کربن مولکولارسیو باید علاوه بر اندازه ذرات، مقاومت مکانیکی و میزان تولید پودر نیز بررسی شود.
تاثیر کیفیت هوای فشرده بر طول عمر CMS
حتی بهترین CMS نیز در برابر آلودگی شدید هوای ورودی عملکرد مطلوبی نخواهد داشت. رطوبت و روغن از مهم ترین عواملی هستند که می توانند ظرفیت و عمر جاذب را کاهش دهند.
هوای فشرده پیش از ورود به برج PSA باید به اندازه کافی تصفیه و خشک شود. استفاده از فیلترهای مناسب و خشک کن متناسب با شرایط سیستم، از ورود آب و روغن به بستر CMS جلوگیری می کند.
این موضوع یکی از دلایلی است که هنگام خرید کربن مولکولارسیو باید وضعیت کمپرسور، فیلترها و خشک کن نیز بررسی شود. اگر مشکل اصلی از سیستم هوای فشرده باشد، تعویض CMS به تنهایی راه حل پایدار نخواهد بود.
تفاوت CMS با کربن فعال معمولی چیست؟
گاهی به دلیل شباهت ظاهری، CMS با انواع کربن فعال اشتباه گرفته می شود. هر دو ماده پایه کربنی دارند، اما ساختار منافذ و نحوه طراحی آنها برای کاربردهای مختلف متفاوت است.

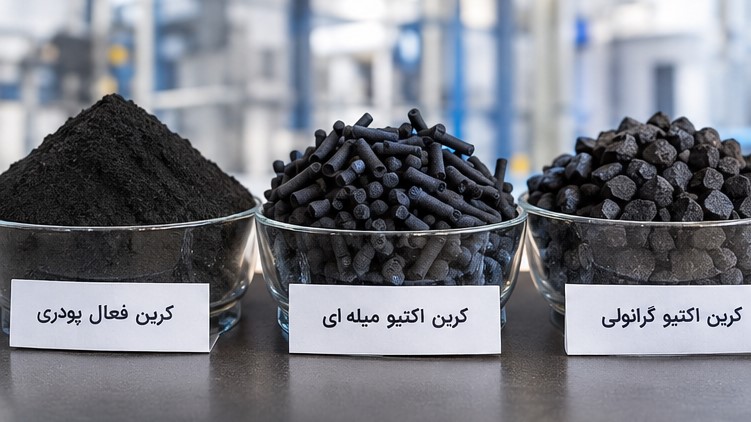

کربن فعال می تواند به شکل پودری، گرانولی یا اشکال دیگر برای جذب طیف وسیعی از ترکیبات استفاده شود. برای مثال، خرید کربن فعال پودری معمولا در کاربردهایی مانند تصفیه مایعات، حذف رنگ و برخی فرآیندهای جذب مورد توجه قرار می گیرد.
در مقابل، CMS مورد استفاده در PSA برای جداسازی انتخابی گازها طراحی شده است. بنابراین نمی توان صرفا به دلیل فعال بودن یک کربن، آن را جایگزین CMS مخصوص PSA کرد.
همچنین خرید کربن اکتیو میله ای بیشتر برای کاربردهایی مطرح است که شکل هندسی و ویژگی های مکانیکی محصول برای فرآیند اهمیت دارد و لزوما ارتباطی با نیاز یک برج PSA ندارد.
هنگام خرید CMS چه اطلاعاتی از دستگاه ارائه کنیم؟
برای اینکه تامین کننده بتواند گزینه مناسبی پیشنهاد دهد، بهتر است اطلاعات زیر در اختیار او قرار گیرد:
- نوع دستگاه و کاربرد نیتروژن
- ظرفیت تولید مورد نیاز بر حسب Nm³/h
- خلوص نیتروژن مورد انتظار
- فشار هوای ورودی
- دمای کاری
- ابعاد و حجم بستر جاذب
- تعداد برج ها
- زمان تقریبی سیکل جذب و احیا
- نوع کمپرسور
- مشخصات فیلتر و خشک کن
- میزان مصرف هوای فشرده
- CMS مورد استفاده قبلی و علت تعویض آن
هرچه اطلاعات کامل تر باشد، احتمال انتخاب محصول متناسب با شرایط واقعی دستگاه بیشتر خواهد شد.
آیا قیمت پایین تر در خرید CMS به صرفه است؟
قیمت پایین به تنهایی معیار مناسبی برای تصمیم گیری نیست. هزینه واقعی یک CMS شامل قیمت خرید، میزان مصرف آن، طول عمر، تاثیر آن بر مصرف هوای فشرده، خلوص محصول و هزینه توقف احتمالی دستگاه است.
اگر CMS نامناسب باعث شود برای رسیدن به خلوص مشخص، هوای بیشتری مصرف شود یا سیکل دستگاه تغییر کند، هزینه انرژی ممکن است اختلاف قیمت اولیه را به سرعت جبران کند.
به همین دلیل بهتر است به جای مقایسه ساده قیمت هر کیلوگرم، عملکرد واقعی محصول در شرایط کاری دستگاه بررسی شود.
اشتباهات رایج در انتخاب CMS برای PSA
یکی از اشتباهات متداول، انتخاب محصول صرفا بر اساس نام تجاری یا قیمت است. اشتباه دیگر استفاده از مشخصات یک CMS در دستگاهی با طراحی متفاوت است.
همچنین پر کردن بیش از حد یا کمتر از حد مورد نیاز برج، تراکم نامناسب بستر، وجود رطوبت، ورود روغن و تغییرات شدید فشار می توانند عملکرد سیستم را مختل کنند.
از طرف دیگر، تعویض CMS بدون بررسی علت افت خلوص نیتروژن ممکن است مشکل را برای مدت کوتاهی پنهان کند، اما اگر ایراد از شیرها، کمپرسور، خشک کن یا سیکل کنترلی باشد، افت عملکرد دوباره اتفاق خواهد افتاد.
نکات مهم برای نگهداری و افزایش عمر CMS
پس از خرید کربن مولکولارسیو، نحوه استفاده و نگهداری آن اهمیت زیادی دارد. CMS باید در شرایط مناسب نگهداری شود تا در معرض رطوبت محیط قرار نگیرد. هنگام شارژ برج نیز باید از ورود آلودگی و آسیب مکانیکی به گرانول ها جلوگیری شود.
کنترل منظم کیفیت هوای ورودی، بررسی افت فشار بستر، پایش خلوص نیتروژن و کنترل عملکرد شیرهای تغییر مسیر از اقدامات مهم نگهداری هستند.
اگر خلوص خروجی به تدریج کاهش پیدا کند، نباید بلافاصله نتیجه گرفت که CMS تمام شده است. بررسی شرایط عملیاتی و مقایسه داده های فعلی با شرایط طراحی می تواند مشخص کند مشکل از جاذب است یا سایر اجزای سیستم.
جمع بندی
انتخاب CMS مناسب یکی از مهم ترین تصمیم ها در عملکرد اقتصادی و پایدار دستگاه PSA است. در خرید کربن مولکولارسیو باید مجموعه ای از عوامل مانند خلوص مورد نیاز، فشار کاری، دبی تولید، ظرفیت جذب، اندازه گرانول، استحکام مکانیکی و کیفیت هوای فشرده بررسی شود.
CMS ارزان تر لزوما انتخاب اقتصادی تری نیست و CMS با ظرفیت اسمی بالاتر نیز بدون توجه به شرایط سیکل نمی تواند تضمین کننده عملکرد بهتر باشد. بهترین انتخاب، محصولی است که مشخصات آن با طراحی واقعی دستگاه و شرایط کاری آن هماهنگ باشد.
در صورتی که مشخصات فنی دستگاه، ظرفیت تولید و خلوص مورد نیاز به صورت دقیق بررسی شود، می توان فرآیند خرید کربن مولکولارسیو را از یک خرید صرفا قیمتی به یک تصمیم فنی و اقتصادی تبدیل کرد. مجموعه های تخصصی مانند گروه صنعتی گاما نیز می توانند در انتخاب جاذب مناسب بر اساس شرایط سیستم و کاربرد مورد نظر، مسیر انتخاب دقیق تری را در اختیار مجموعه های صنعتی قرار دهند.
سوالات متداول
آیا هر نوع CMS برای دستگاه PSA مناسب است؟
خیر. CMS ها از نظر ساختار منافذ، ظرفیت جذب، اندازه ذرات و شرایط کاری با یکدیگر تفاوت دارند. انتخاب باید بر اساس طراحی دستگاه، خلوص، فشار و ظرفیت مورد نیاز انجام شود.
هنگام خرید کربن مولکولارسیو مهم ترین مشخصه چیست؟
یک مشخصه به تنهایی تعیین کننده نیست. ظرفیت جذب دینامیکی، انتخاب پذیری، استحکام مکانیکی، اندازه گرانول و سازگاری با شرایط کاری دستگاه همگی باید در کنار یکدیگر بررسی شوند.
آیا می توان کربن فعال معمولی را جایگزین CMS کرد؟
در حالت معمول خیر. کربن فعال عمومی برای کاربردهای مختلف تصفیه و جذب تولید می شود، اما CMS مخصوص PSA برای جداسازی انتخابی گازها طراحی شده است.
رطوبت چه تاثیری بر CMS دارد؟
رطوبت می تواند ظرفیت جذب و عملکرد CMS را کاهش دهد و در صورت تداوم، عمر مفید جاذب را نیز تحت تاثیر قرار دهد. به همین دلیل تصفیه و خشک کردن هوای ورودی اهمیت زیادی دارد.
آیا افزایش مقدار CMS باعث افزایش تولید نیتروژن می شود؟
لزومأ خیر. ظرفیت واقعی دستگاه به طراحی برج، سرعت جریان، فشار، سیکل جذب و احیا و مشخصات جاذب بستگی دارد. افزایش مقدار جاذب بدون بررسی طراحی سیستم ممکن است نتیجه مطلوبی ایجاد نکند.
برای انتخاب CMS چه اطلاعاتی باید به فروشنده بدهیم؟
ظرفیت تولید، خلوص هدف، فشار ورودی، دمای کار، ابعاد برج، نوع دستگاه PSA، مشخصات کمپرسور و خشک کن و در صورت امکان اطلاعات CMS قبلی، از مهم ترین اطلاعات هستند.
